نگاهی دقیقتر

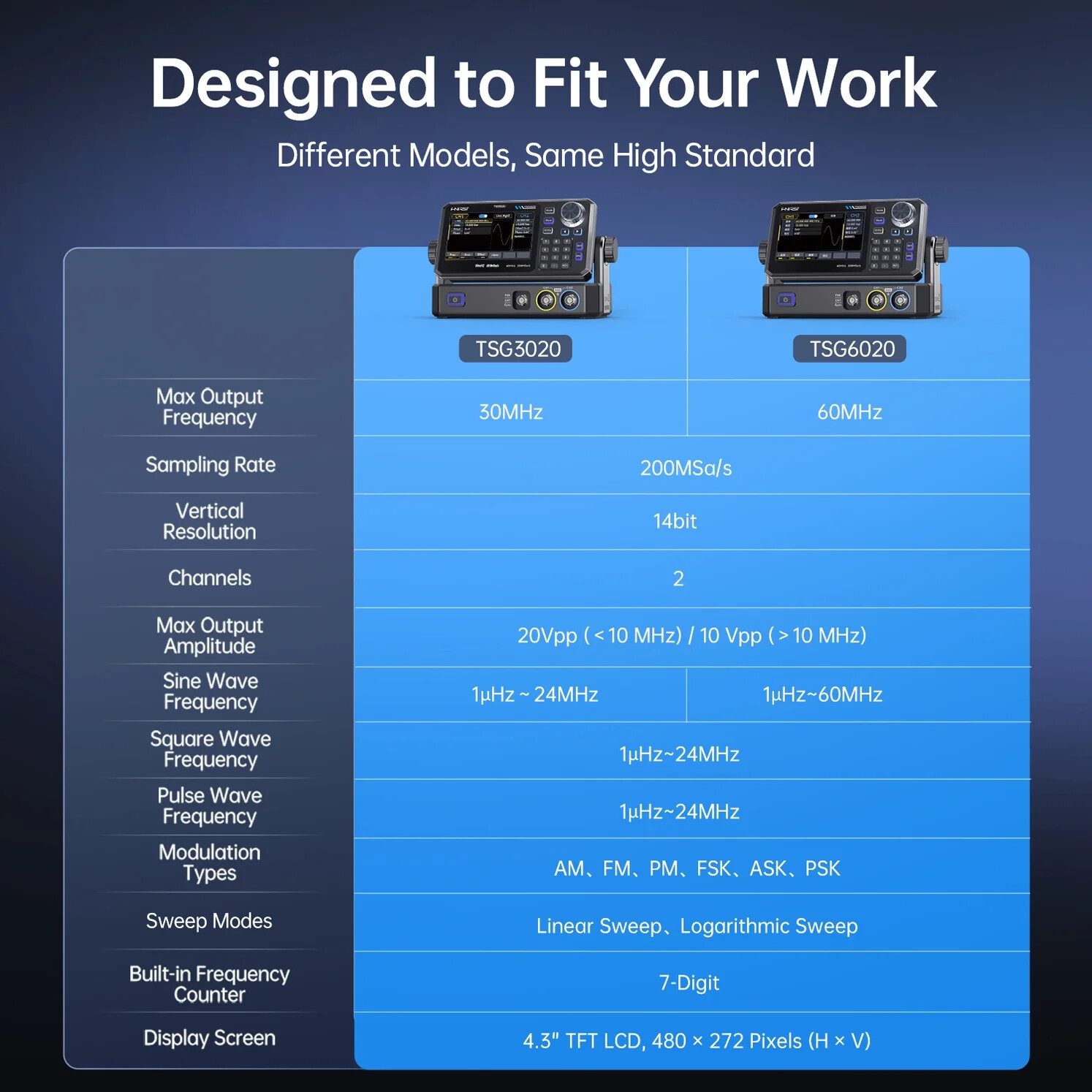

معرفی مولد سیگنال FNIRSI TSG6020 دو کاناله، ۶۰ مگاهرتز
FNIRSI TSG6020 یک مولد سیگنال تابعی و شکلموج دلخواه دوکاناله با فناوری DDS است. این مدل نرخ نمونهبرداری ۲۰۰ MSa/s و وضوح عمودی ۱۴ بیت دارد و میتواند فرکانس خروجی را تا ۶۰ MHz تولید کند.
قابلیتها
- تولید شکلموجهای سینوسی، مربعی، رمپ، پالسی، نویز و DC
- پشتیبانی از شکلموجهای دلخواه تعریفشده توسط کاربر
- مدولاسیونهای AM، FM، PM، FSK، ASK و PSK
- پویش فرکانسی خطی و لگاریتمی با زمان پویش از ۱ ms تا ۵۰۰ s
- شمارنده فرکانس داخلی ۷ رقمی برای اندازهگیری فرکانس، پریود و چرخه وظیفه سیگنالهای سطح TTL
- فناوری ZeroSurge با بیشینه اورشوت اعلامشده حداکثر ۱٪ و زمان خیز/افت حداکثر ۱۳٫۵ ns
- فناوری VeriPoint برای خروجی شکلموج دلخواه نقطهبهنقطه با نرخ نمونهبرداری از ۱ µSa/s تا ۲۰۰ MSa/s
- نمایشگر لمسی TFT-LCD با اندازه ۴٫۳ اینچ، همراه با کلیدهای فیزیکی
- پیشنمایش لحظهای شکلموج و نمایش وضعیت روی صفحه
محدودهها و ملاحظات
دامنه خروجی به بار و فرکانس وابسته است. محدوده اعلامشده برای امپدانس بالا، از ۲ mVpp تا ۲۰ Vpp در فرکانس کمتر از ۱۰ MHz و از ۲ mVpp تا ۱۰ Vpp در فرکانس بیشتر از ۱۰ MHz است. برای بار ۵۰ Ω، این محدوده بهترتیب ۱ mVpp تا ۱۰ Vpp و ۱ mVpp تا ۵ Vpp اعلام شده است.
این دستگاه برای کاربردهای تحقیقوتوسعه، آموزش و آزمون خودکار معرفی شده و از خروجی همزمان سازگار با TTL، ایزولاسیون کانال و حفاظت خروجی برخوردار است.
