تحلیل عملکرد و ساختار دستگاه

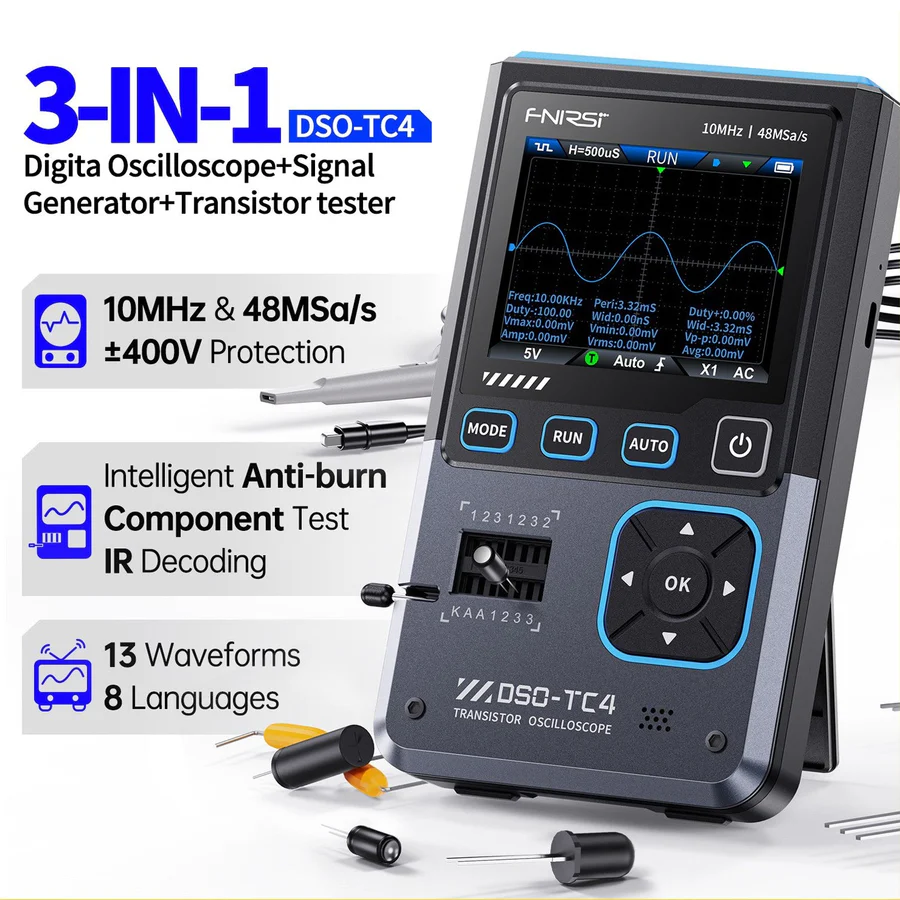

اسیلوسکوپ دستی FNIRSI DSO-TC4 یک راهکار جامع و اقتصادی برای میز کار هر مهندس یا تعمیرکار الکترونیک است. این دستگاه با ادغام سه ابزار کلیدی، نیاز به خرید جداگانه و اشغال فضای زیاد را از بین میبرد و یک دستیار قدرتمند برای تحلیل و عیبیابی مدارات فراهم میکند.
- عملکرد اسیلوسکوپ: بخش اسیلوسکوپ این دستگاه با پهنای باند 10 مگاهرتز و نرخ نمونهبرداری 48 مگاسمپل بر ثانیه، برای مشاهده و تحلیل سیگنالها در مدارات الکترونیکی عمومی، منابع تغذیه سوئیچینگ، مدارات صوتی و پروژههای مبتنی بر میکروکنترلر کاملاً مناسب است. قابلیتهای تریگر خودکار، اندازهگیریهای اتوماتیک پارامترهای مهم سیگنال و امکان ذخیره شکلموج (Freeze)، فرآیند عیبیابی را به شکل چشمگیری تسریع میکند.
- عملکرد تستر قطعات: نقطه قوت اصلی این دستگاه، بخش تستر قطعات هوشمند آن است. کافی است قطعه مورد نظر را در سوکت ZIF قرار دهید تا دستگاه به صورت خودکار نوع آن (مانند ترانزیستور NPN/PNP، ماسفت، دیود، خازن و…)، ترتیب پایهها و پارامترهای کلیدی آن را شناسایی و نمایش دهد. این ویژگی برای تست سریع قطعات SMD و THT و اطمینان از سلامت آنها قبل از مونتاژ، بینظیر است.
- عملکرد سیگنال ژنراتور: مولد سیگنال داخلی با قابلیت تولید 13 نوع شکل موج استاندارد (سینوسی، مربعی، مثلثی و…) و فرکانس تا 50KHz، ابزاری عالی برای تست تقویتکنندهها، فیلترها و شبیهسازی سیگنالهای سنسورها است. پارامترهای خروجی مانند فرکانس، دامنه و دیوتیسایکل به راحتی قابل تنظیم هستند.
نقاط قوت:
- صرفهجویی در هزینه و فضا: ترکیب سه دستگاه در یک بدنه.
- کاربری بسیار آسان: شناسایی خودکار قطعات نیاز به دانش فنی عمیق را کاهش میدهد.
- قابل حمل بودن: باتری داخلی و ابعاد کوچک، آن را برای تعمیرات در محل ایدهآل میسازد.
محدودیتها:
- پهنای باند محدود: پهنای باند 10 مگاهرتز برای کار با سیگنالهای دیجیتال سرعت بالا یا مدارات RF مناسب نیست و کاربرد دستگاه را به حوزههای فرکانس پایین و متوسط محدود میکند.
راهنمای خرید و قیمت اسیلوسکوپ پرتابل FNIRSI DSO-TC4
اسیلوسکوپ چندکاره FNIRSI DSO-TC4 با توجه به قابلیتهای گستردهای که ارائه میدهد، ارزش خرید بسیار بالایی دارد. این محصول یک انتخاب هوشمندانه برای افرادی است که به دنبال یک ابزار جامع، قابل حمل و مقرونبهصرفه برای شروع کار با الکترونیک یا تجهیز کارگاه تعمیراتی خود هستند.
این محصول برای چه کسانی مناسب است؟
- تعمیرکاران بردهای الکترونیکی: برای تست سریع قطعات و عیبیابی مدارات منابع تغذیه، صوتی و کنترلرها.
- دانشجویان و علاقهمندان به الکترونیک (Hobbyists): به عنوان اولین ابزار اندازهگیری جامع و کامل برای یادگیری و انجام پروژهها.
- توسعهدهندگان مدارهای الکترونیکی ساده و اینترنت اشیاء (IoT): برای دیباگ کردن سیگنالهای PWM، ارتباطات سریال (UART, I2C) و تست سنسورها.
- مدرسین و کارگاههای آموزشی الکترونیک: به عنوان یک ابزار آموزشی کامل و ایمن برای دانشآموزان.
