تحلیل عمیق تستر چندکاره FNIRSI DSO-TC3
دستگاه FNIRSI DSO-TC3 یک ابزار همهکاره و اقتصادی است که با هدف تجمیع تجهیزات ضروری میز کار الکترونیک در یک دستگاه قابل حمل طراحی شده است. این محصول با ادغام اسیلوسکوپ، تستر قطعات و سیگنال ژنراتور، نیاز به خرید سه دستگاه مجزا را برای بسیاری از کاربران برطرف میکند.
تفکیک قابلیتها: اسیلوسکوپ، تستر قطعات و ژنراتور سیگنال

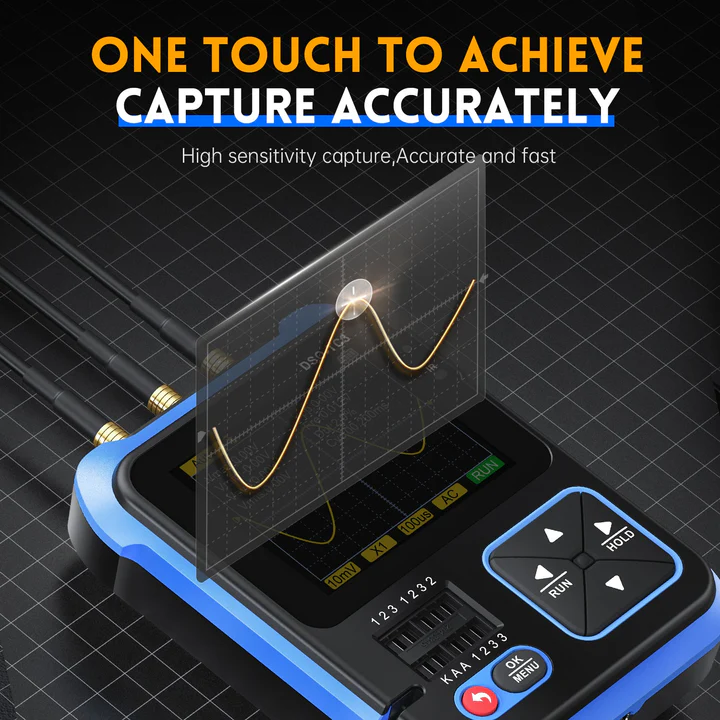

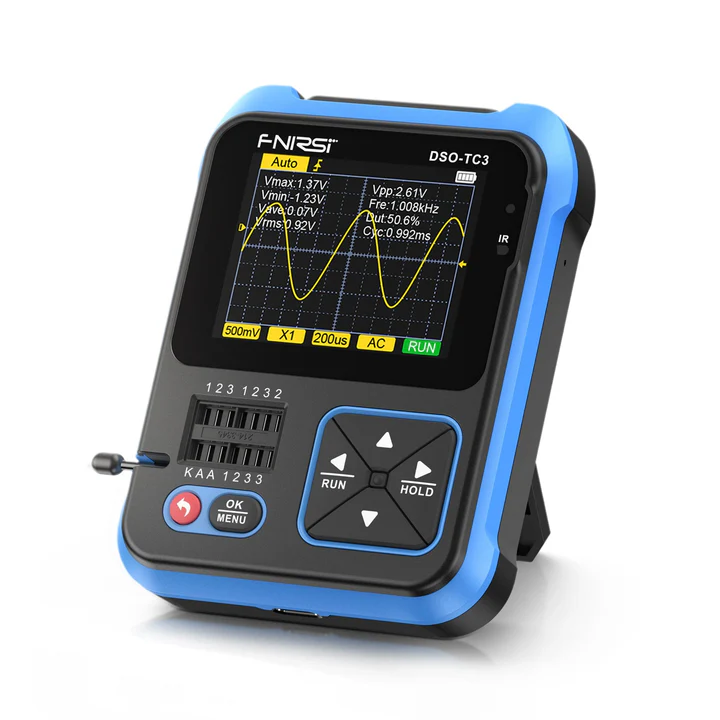

- اسیلوسکوپ دیجیتال: این بخش از دستگاه با پهنای باند 500KHz و نرخ نمونهبرداری 10MS/s، برای مشاهده و تحلیل سیگنالهای با فرکانس پایین مانند خروجی منابع تغذیه، سیگنالهای صوتی، سیگنالهای PWM و پروتکلهای ارتباطی ساده (مانند UART و I2C در سرعتهای پایین) کاملاً مناسب است. قابلیت AUTO به کاربر اجازه میدهد تا بدون نیاز به تنظیمات پیچیده، شکل موج را به سرعت بر روی نمایشگر مشاهده کند.

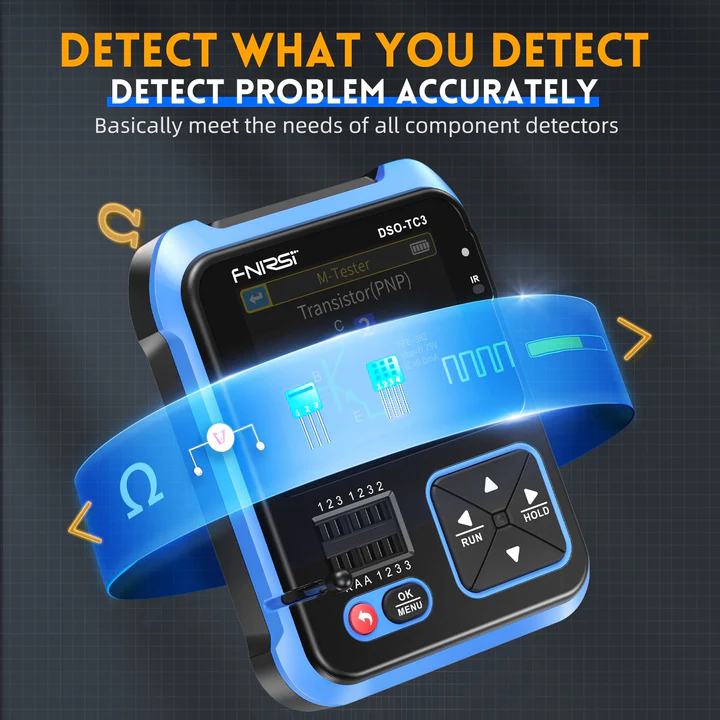

- تستر قطعات الکترونیکی: این قابلیت برجستهترین ویژگی DSO-TC3 است. دستگاه به صورت خودکار نوع قطعه، پایهها (Pinout) و پارامترهای کلیدی آن را شناسایی و نمایش میدهد. این تستر طیف وسیعی از قطعات از جمله ترانزیستورهای NPN و PNP، ماسفتها، دیودها، LEDها، مقاومتها، سلفها و خازنها را پشتیبانی میکند. یکی از بهبودهای مهم نسبت به نسل قبل، قابلیت اندازهگیری مقاومت سری معادل خازن (ESR) است که برای عیبیابی خازنها بسیار کاربردی است.
- سیگنال ژنراتور: این دستگاه مجهز به یک فانکشن ژنراتور داخلی است که میتواند 6 نوع شکل موج استاندارد (سینوسی، مربعی، پالسی، مثلثی، رمپ و DC) با فرکانس تا 100KHz و ولتاژ خروجی 3.3V تولید کند. این ویژگی برای تست مدارات آنالوگ، درایورها و عیبیابی مدارهای الکترونیکی بسیار مفید است.
ارزیابی ارزش خرید و قیمت تستر اسیلوسکوپ دار FNIRSI DSO-TC3
دستگاه FNIRSI DSO-TC3 با توجه به قابلیتهای سهگانه و قیمت بسیار رقابتی، ارزش خرید فوقالعادهای را ارائه میدهد. این محصول یک جایگزین هوشمندانه و اقتصادی برای خرید جداگانه یک اسیلوسکوپ سطحپایه، یک LCR متر و یک سیگنال ژنراتور است و هزینه نهایی را به شکل چشمگیری کاهش میدهد. این دستگاه به ویژه برای کارگاههای کوچک، دانشجویان و تعمیرکارانی که به دنبال ابزاری کارآمد و مقرونبهصرفه هستند، ایدهآل است.
مزایا و معایب از دیدگاه کاربران
- نقاط قوت:
- تجمیع 3 دستگاه در 1: صرفهجویی فوقالعاده در هزینه و فضای کاری.
- پرتابل و قابل حمل: باتری داخلی و ابعاد کوچک، آن را برای استفاده در هر مکانی مناسب میسازد.
- کاربری آسان: منوهای ساده و قابلیت تشخیص خودکار قطعات، کار با آن را برای افراد مبتدی نیز آسان میکند.
- تستر قطعات قدرتمند: پشتیبانی از طیف وسیعی از قطعات و اندازهگیری پارامترهای کلیدی.
- محدودیتها:
- پهنای باند محدود اسیلوسکوپ: پهنای باند 500KHz برای تحلیل سیگنالهای فرکانس بالا (مانند مدارهای مخابراتی یا پروتکلهای دیجیتال سریع) مناسب نیست و عملکرد آن به کاربردهای ولتاژ پایین و فرکانس پایین محدود میشود.
- محدودیت ولتاژ سیگنال ژنراتور: خروجی سیگنال ژنراتور به 3.3 ولت محدود است.
اسیلوسکوپ و تستر قطعات FNIRSI DSO-TC3 برای چه کسانی ایدهآل است؟
- دانشجویان رشتههای برق و الکترونیک: به عنوان اولین ابزار اندازهگیری برای یادگیری و انجام پروژههای درسی.
- علاقهمندان و فعالان حوزه DIY: ابزاری کامل و اقتصادی برای ساخت و تست مدارهای الکترونیکی.
- تعمیرکاران لوازم صوتی، تصویری و لوازم خانگی: برای عیبیابی سریع مدارات تغذیه و بخشهای کنترلی.
- تکنسینهای تعمیرات موبایل و لپتاپ: برای تست قطعات و بررسی سیگنالهای اولیه.
- آموزشگاهها و کارگاههای آموزشی الکترونیک: به عنوان یک کیت آموزشی جامع و کمهزینه.
