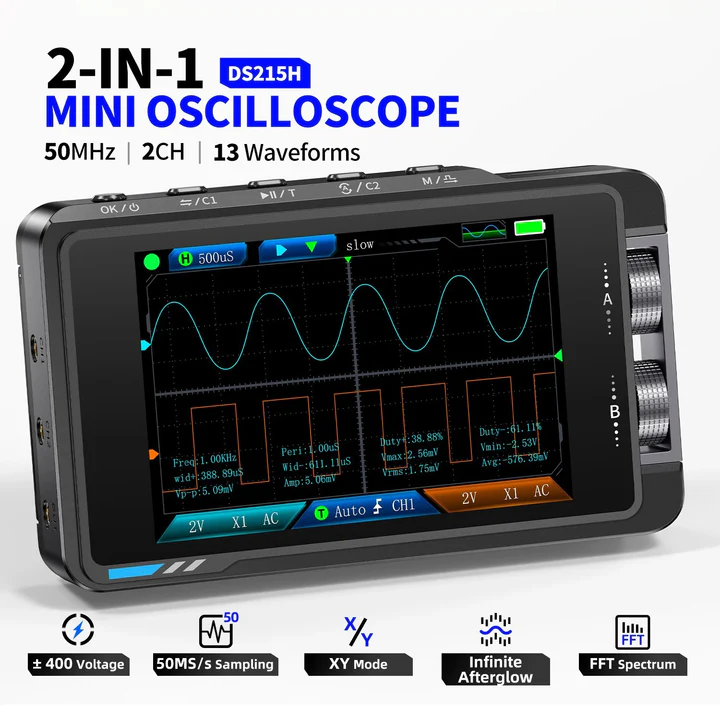

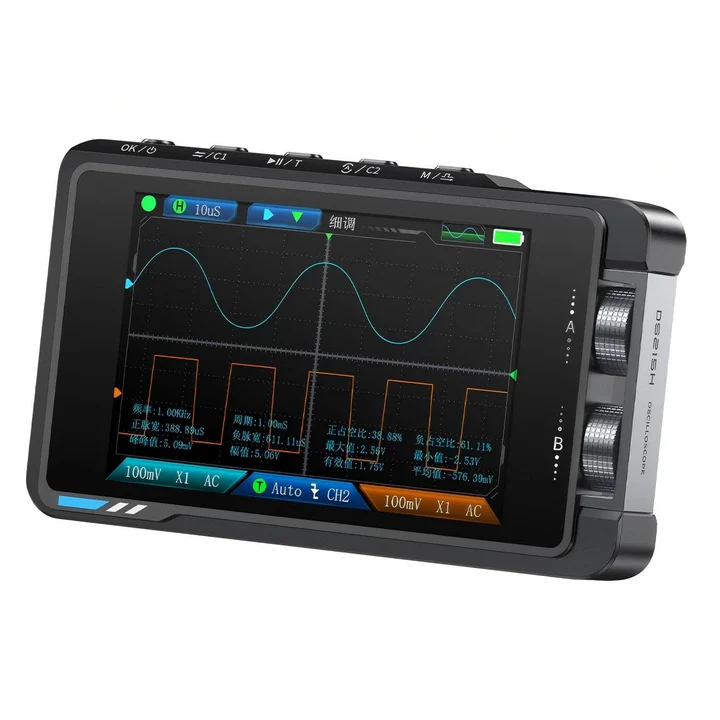

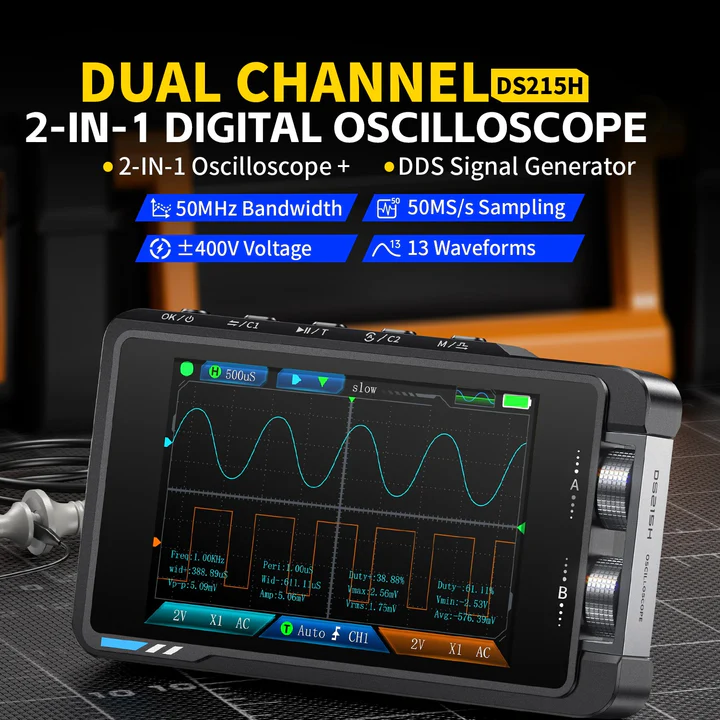

معرفی و بررسی کامل اسیلوسکوپ و فانکشن ژنراتور DS215H
دستگاه FNIRSI DS215H یک ابزار ترکیبی است که نیاز به حمل جداگانه اسیلوسکوپ و سیگنال ژنراتور را از بین میبرد. این محصول با تمرکز بر قابلیت حمل (پرتابل بودن) و کارایی، برای تکنسینها و مهندسانی که نیاز به تحلیل سیگنال در خارج از محیط آزمایشگاه دارند، بهینهسازی شده است.
قیمت و خرید اسیلوسکوپ دستی FNIRSI DS215H
این اسیلوسکوپ قابل حمل با توجه به ارائه دو قابلیت کلیدی (اسیلوسکوپ دو کاناله و مولد سیگنال) در یک پکیج، ارزش خرید بالایی دارد. هزینه تهیه این دستگاه در مقایسه با خرید دو دستگاه مجزای رومیزی بسیار کمتر است و برای کاربرانی که به دنبال یک راهکار اقتصادی و کارآمد هستند، یک انتخاب هوشمندانه محسوب میشود. طراحی فشرده و وزن کم آن نیز به کاهش هزینههای جانبی مانند حملونقل و اشغال فضا کمک میکند.
تحلیل عملکرد اسیلوسکوپ دیجیتال
بخش اسیلوسکوپ این دستگاه با پهنای باند 50MHz و نرخ نمونهبرداری 250MSa/s، برای تحلیل سیگنالهای متداول در مدارات الکترونیکی، منابع تغذیه سوئیچینگ، سیگنالهای کنترلی PWM و سیستمهای صوتی کاملاً مناسب است. قابلیت دو کاناله بودن به کاربر اجازه میدهد تا دو سیگنال را به صورت همزمان مقایسه و تحلیل کند. یکی از مهمترین نقاط قوت آن، مدار حفاظتی ورودی است که تا ولتاژ ±400V را تحمل میکند و ریسک آسیب به دستگاه در هنگام اندازهگیری ولتاژهای بالا را به حداقل میرساند.
کاربردهای فانکشن ژنراتور داخلی
بخش سیگنال ژنراتور (Function Generator) این دستگاه قادر به تولید 13 نوع شکل موج استاندارد از جمله سینوسی، مربعی و مثلثی با فرکانس 0 تا 50 کیلوهرتز است. پارامترهایی مانند فرکانس، دامنه (تا 3.0 ولت) و دیوتی سایکل (برای موج مربعی) به صورت کامل قابل تنظیم هستند. این ویژگی برای تست مدارات آمپلیفایر، فیلترها، شبیهسازی سیگنال سنسورها و اهداف آموزشی بسیار کاربردی است.
طراحی پرتابل و نقاط قوت
- قابلیت حمل: با وزن تنها 138 گرم و ابعاد کوچک، به راحتی در کیف ابزار یا حتی جیب جای میگیرد.
- نمایشگر IPS: صفحه نمایش 3.5 اینچی با تکنولوژی IPS، زاویه دید گسترده و خوانایی بالایی را حتی در محیطهای روشن فراهم میکند.
- باتری قدرتمند: باتری 1500mAh امکان استفاده مداوم تا 4 ساعت را فراهم کرده و از طریق پورت استاندارد USB-C شارژ میشود.
- رابط کاربری ساده: کنترل دستگاه از طریق دکمهها و یک کلید چرخان (Dial) انجام میشود که دسترسی سریع به منوها را ممکن میسازد.
محدودیتهای دستگاه
- پهنای باند: پهنای باند 50MHz برای کاربردهای عمومی و فرکانس پایین مناسب است، اما برای تحلیل سیگنالهای دیجیتال سرعت بالا (مانند باسهای حافظه یا ارتباطات RF) محدودیت دارد.
- فرکانس ژنراتور: حداکثر فرکانس 50KHz سیگنال ژنراتور برای کاربردهای صوتی و کنترل مناسب است، اما برای تست مدارات مخابراتی فرکانس بالا کافی نیست.
- یکپارچگی: همانند تمام دستگاههای ترکیبی، عملکرد آن ممکن است به اندازه دستگاههای تخصصی و گرانقیمت رومیزی نباشد.
مشتریان هدف اسیلوسکوپ دستی FNIRSI DS215H
- تکنسینهای تعمیرات الکترونیک: برای عیبیابی بردهای الکترونیکی، منابع تغذیه و تجهیزات صوتی.
- مهندسان خدمات میدانی: جهت تست و راهاندازی تجهیزات در محل مشتری.
- علاقهمندان به الکترونیک و پروژههای DIY (میکرها): به عنوان یک ابزار جامع و اقتصادی برای آزمایشگاه شخصی.
- دانشجویان رشتههای برق و الکترونیک: برای یادگیری مفاهیم اسیلوسکوپ و تحلیل مدار به صورت عملی.
- تیمهای تحقیق و توسعه کوچک: برای تستهای اولیه و نمونهسازی سریع مدارات.
