تحلیل قابلیتها: اسیلوسکوپ، مولتیمتر و فانکشن ژنراتور FNIRSI 2C53T
-

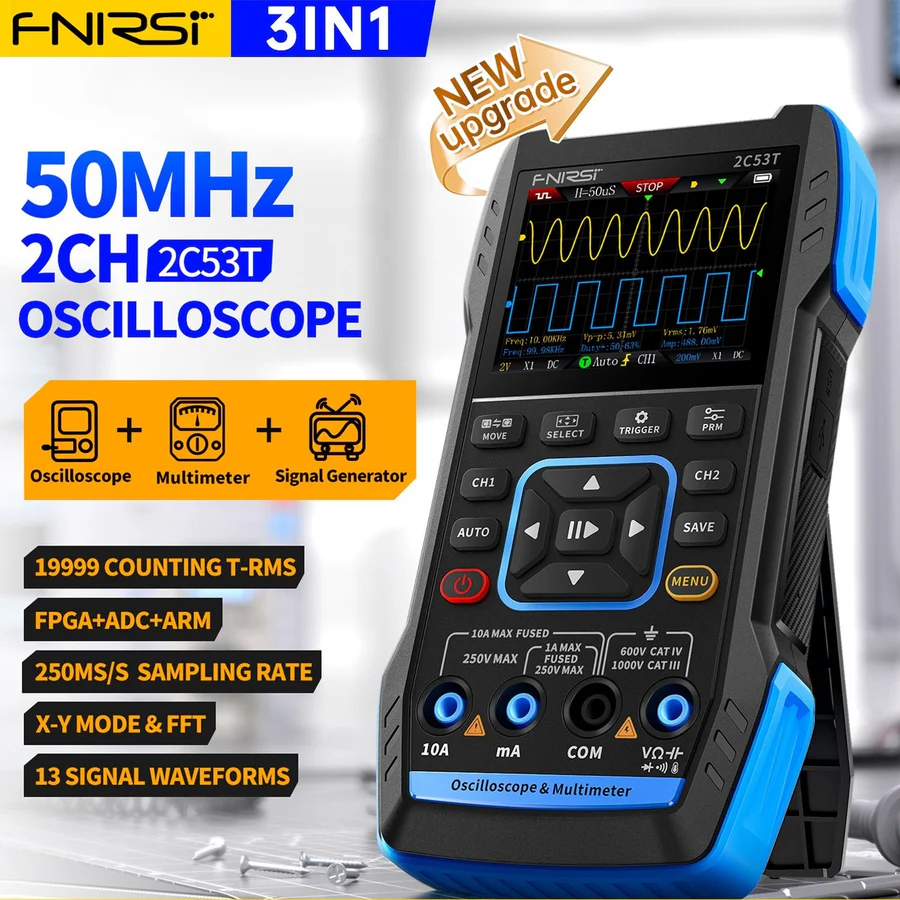

اسیلوسکوپ دو کاناله با عملکرد پیشرفته: قلب این دستگاه، اسیلوسکوپ دیجیتال دو کاناله آن با پهنای باند مستقل 50 مگاهرتز برای هر کانال و نرخ نمونهبرداری 250MSa/s است. این مشخصات برای مشاهده و تحلیل اکثر سیگنالها در تعمیرات تجهیزات صوتی-تصویری، منابع تغذیه سوئیچینگ، مدارهای کنترلی و پروژههای الکترونیکی عمومی کاملاً مناسب است. اضافه شدن حالت نمایش XY به کاربر اجازه میدهد تا اختلاف فاز بین دو سیگنال را تحلیل کند. همچنین قابلیتهای اندازهگیری با کرسر، عملیات ریاضی ( , -, *, /) و تحلیل طیف فرکانسی با FFT، آن را به ابزاری قدرتمند برای تحلیلهای دقیقتر تبدیل کرده است.
-
مولتیمتر دیجیتال دقیق True RMS: بخش مولتیمتر این دستگاه با دقت 4.5 رقم و 20000 شمارش، اندازهگیریهای قابل اعتمادی را ارائه میدهد. پشتیبانی از True RMS به این معناست که اندازهگیری ولتاژ و جریان AC برای شکلموجهای غیرسینوسی (مانند خروجی اینورترها) با دقت بالایی انجام میشود. رنج وسیع اندازهگیری برای ولتاژ، جریان، مقاومت و ظرفیت خازنی، نیاز به همراه داشتن یک مولتیمتر جداگانه را به طور کامل از بین میبرد.
-
سیگنال ژنراتور (Function Generator) داخلی: مولد سیگنال داخلی با قابلیت تولید 13 نوع شکل موج استاندارد و غیر استاندارد، ابزاری بسیار کاربردی برای تست و راهاندازی مدارها است. با استفاده از این قابلیت میتوان عملکرد تقویتکنندهها، فیلترها و سایر مدارهای آنالوگ را بدون نیاز به یک فانکشن ژنراتور رومیزی مجزا، شبیهسازی و ارزیابی کرد.
نقاط قوت و محدودیتها برای کاربران مختلف FNIRSI 2C53T
نقاط قوت:
- تجمیع سه دستگاه: صرفهجویی در هزینه و فضا با داشتن سه ابزار کاربردی در یک دستگاه.
- قابلیت حمل بالا: ابعاد کوچک، وزن کم و باتری قدرتمند، آن را برای استفاده در محیطهای خارج از آزمایشگاه و عیبیابی در محل ایدهآل میسازد.
- محافظ ولتاژ بالا: ماژول محافظ داخلی، ریسک آسیب دیدن دستگاه در اثر اتصال اشتباه به ولتاژهای بالا را کاهش میدهد.
محدودیتها:
- عمق حافظه : عمق حافظه 1Kpts برای تحلیل سیگنالهای پیچیده و طولانی که نیاز به زوم عمیق دارند، ممکن است محدودیت ایجاد کند. این مشخصه برای کاربردهای عمومی مناسب است اما برای تحلیلهای دیجیتال سطح بالا ایدهآل نیست.
- پهنای باند: پهنای باند 50 مگاهرتز برای اکثر کاربردهای الکترونیک قدرت، تعمیرات و پروژههای آموزشی کافی است، اما برای کار با سیگنالهای فرکانس بالا مانند حوزههای مخابراتی (RF) مناسب نمیباشد.
قیمت و خرید اسیلوسکوپ پرتابل FNIRSI 2C53T
اسیلوسکوپ قابل حمل FNIRSI 2C53T با توجه به امکانات گستردهای که ارائه میدهد، از ارزش خرید بسیار بالایی برخوردار است. این دستگاه به عنوان یک ابزار کارآمد و اقتصادی، جایگزین مناسبی برای خرید سه دستگاه مجزا بوده و به ویژه برای کاربرانی که به دنبال یک راهکار جامع و قابل حمل هستند، توصیه میشود. برای اطلاع از قیمت نهایی و شرایط خرید، میتوانید با واحد فروش ما در تماس باشید.
مشتریان هدف محصول FNIRSI 2C53T
- تکنسینهای تعمیرات الکترونیک: برای عیبیابی سریع تجهیزاتی مانند منابع تغذیه، بردهای کنترلی و لوازم صوتی-تصویری.
- مهندسان برق و الکترونیک: جهت تست و اعتبارسنجی مدارها در محیطهای آزمایشگاهی و صنعتی.
- دانشجویان رشتههای مهندسی: به عنوان یک ابزار آموزشی جامع و مقرونبهصرفه برای یادگیری مفاهیم عملی.
- علاقهمندان و فعالان حوزه DIY و Maker: برای توسعه و عیبیابی پروژههای مبتنی بر میکروکنترلرها (مانند آردوینو و رزبریپای).
- متخصصان تعمیرات خودرو: برای بررسی سیگنالهای سنسورها و سیستمهای الکتریکی خودرو.
- تیمهای نگهداری و تعمیرات صنعتی: برای بررسی و کنترل عملکرد تجهیزات الکترونیکی در محل کارخانه.
6- سوالات پر تکرار (FAQ)

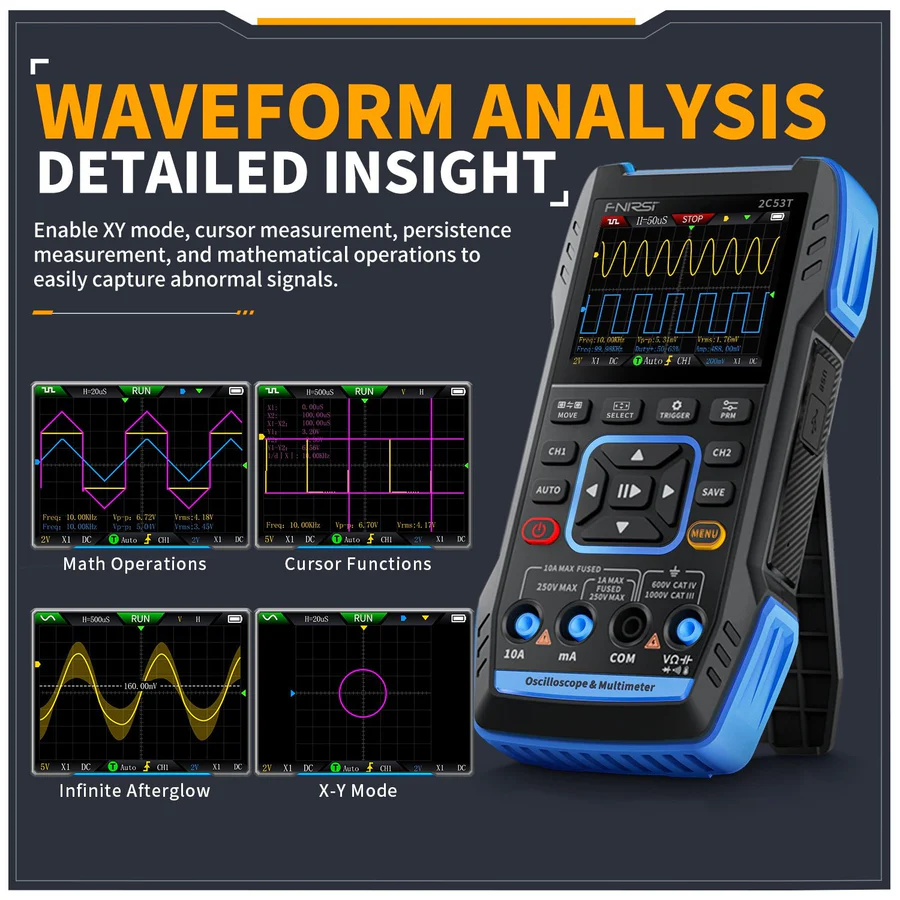

تفاوت اصلی مدل FNIRSI 2C53T با مدل قدیمیتر 2C23T چیست؟ مدل 2C53T نسخه ارتقا یافته است که علاوه بر بهبود دامنه اندازهگیری، قابلیتهای نرمافزاری مهمی مانند عملیات ریاضی روی شکل موجها، اندازهگیری دقیق با کرسر، حالت ماندگاری (Persistence) و حالت نمایش XY را اضافه کرده است که برای تحلیلهای حرفهایتر کاربرد دارند.
آیا با این دستگاه میتوان ولتاژ برق شهر (220 ولت) را به صورت مستقیم اندازهگیری کرد؟ بله. حداکثر ولتاژ قابل اندازهگیری در حالت اسیلوسکوپ ±400 ولت و در حالت مولتیمتر تا 750 ولت AC است. بنابراین، اندازهگیری ولتاژ برق شهر کاملاً ایمن و امکانپذیر است.
چگونه میتوانم شکل موجهای ذخیره شده را به کامپیوتر منتقل کنم؟ شما میتوانید با استفاده از کابل Type-C موجود در بستهبندی، دستگاه را به کامپیوتر متصل کرده و تصاویر اسکرینشات ذخیره شده از شکل موجها را برای تحلیل یا مستندسازی به کامپیوتر خود منتقل کنید.
آیا این اسیلوسکوپ برای کار در حوزه فرکانسهای رادیویی (RF) مناسب است؟ خیر. پهنای باند 50 مگاهرتزی این دستگاه برای کاربردهای الکترونیک عمومی، دیجیتال و قدرت مناسب است. برای کار با سیگنالهای RF که معمولاً فرکانسهای بسیار بالاتری دارند، به اسیلوسکوپهایی با پهنای باند چند صد مگاهرتز یا گیگاهرتز نیاز است.
محتویات بستهبندی محصول شامل چه مواردی است؟ بستهبندی استاندارد محصول شامل دستگاه اصلی FNIRSI 2C53T، یک عدد پراب اسیلوسکوپ، پرابهای مولتیمتر، کابل شارژ Type-C و دفترچه راهنمای کاربر میباشد.
